Hilfssparren XR_

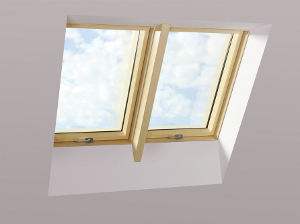

Hilfssparren  XR_Der Hilfssparren XR_ ermöglicht den Einbau zweier Dachflächenfenster in Anordnung B2/1 nebeneinander bei einem minimalem Stockabstand von 18 mm (Hilfssparren XR_ 18), 40 mm (Hilfssparren XR_ 40) oder maximal 100 mm (Hilfssparren XR_ 100).



Der Hilfssparren ist aus dem gleichen Material wie der Fensterstock des Dachflächenfensters gefertigt, so dass ein stimmiger Gesamteindruck entsteht.
Hilfssparren sind nur für Holzfenster geeignet und sind in 2 Farben lieferbar:



  • Kiefer natur (XRP),
  • weiß (XRU).



Hilfssparren sind in den Längen 200, 270 und 350 cm erhältlich.

Die Länge des Hilfssparrens ist in Abhängigkeit von der Fenstergröße und der Dachkonstruktion so zu wählen, dass er mit der Dachkonstruktion gemäß Einbauanleitung verbunden werden und das entsprechend hohe Dachflächenfenster aufnehmen kann.



Bei Verwendung der Hilfssparren 18mm  werden die Fenster mit dem Kombieindeckrahmen EHV-A 18 DUO  für profilierte Eindeckmaterialien oder ESV 18 DUO  für flache Eindeckmaterialien verbaut. Der Kombi-Eindeckrahmen hat im oberen und unteren Teil ein Verbindungselement für die Verbindung der beiden Fenster zu einer Einheit.



Die mit Hilfssparren eingebauten Fenster können mit Hilfe des dampfdurchlässigen Folienanschluss-Sets XDP oder den Dämmwollstreifen XWW fachgerecht wärmegedämmt werden.
