Eindeckrahmen

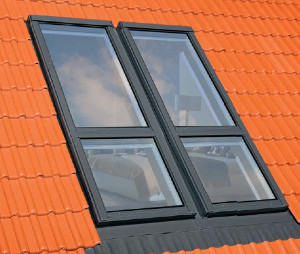

Balkonfenster-Eindeckrahmen EHV-AT/G Thermo und ESV/R-AT/G Thermo

Beschreibung

Balkonfenster-Eindeckrahmen  ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G ThermoDer Balkonfenster-Eindeckrahmen  E__/G ist speziell für den Einbau der Balkonfenster FGH-V Galeria konzipiert und ermöglicht einen fachgerechten und sicheren Anschluss des Produkts an die Dachkonstruktion und an das jeweilige Eindeckmaterial.



Die Balkonfenster-Eindeckrahmen sind in verschiedenen Typen erhältlich:

  • ESV/R-AT/G – für flache Eindeckmaterialien bis zu 10 mm (2x5 mm) Stärke, wie Dachpappen, Bitumenschindeln, Schiefer mit zusätzlicher Thermoisolation
  • EHV-AT/G Thermo - universeller Eindeckrahmen mit zusätzlicher Thermoisolation, geeignet für hochprofilierte Eindeckmaterialien bis zu 90 mm


Die zugelassene Dachneigung für die Einbautiefen V und N beträgt 35-55 Grad.


Die Balkonfenster FGH-V Galeria können in Anordnungen mit Dachfenstern mit höher versetzter Schwingachse vom Typ FDY-V eingebaut werden. Dabei ist der Kombi-Eindeckrahmen K__/G zu verwenden.



Aufbau des Eindeckrahmens

Der Eindeckrahmen E_V besteht aus vier Grundelementen. Das Unterteil des Eindeckrahmens mit einer elastischen Schürze ist mit einer plastischen Klebemasse versehen, die die Schürze entsprechend der Profilierung am Eindeckmaterial fixiert und abdichtet. Der Eindeckrahmen ist mit einem Wasserabweisblech und Schaumstoffkeilen ausgestattet. Das Wasserabweisblech führt anfallendes Wasser ab, während die Schaumstoffkeile vor dem Einwehen von Staub, Blättern und Schnee schützen.
Einzelteile des Eindeckrahmens  ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G Thermo

Einzelteile des Eindeckrahmens

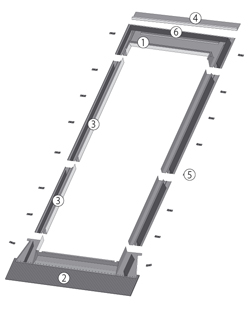

1 – Eindeckrahmen-Oberteil mit Wärmedämmstoff
2 – Eindeckrahmen-Unterteil mit elastischer Schürze
3 – Seitliche Eindeckrahmen-Teile mit Schaumstoffkeilen
4 – Wasserabweisblech
5 – Befestigungsbleche
6 – Stützprofil für Dachziegel
