Eindeckrahmen

Eindeckrahmen für Blechdach EEV/CU, EEV/TC

Beschreibung

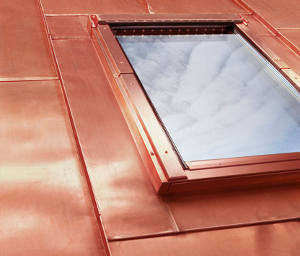

Eindeckrahmen für Flachblech  EEV/CU, EEV/TCDer Eindeckrahmen EE_ ist für den Einbau von FAKRO Dachflächenfenstern bei einer Eindeckung aus Flachblech geeignet. Durch die Konstruktion der seitlichen Teile des Eindeckrahmens wird die Verbindung mit weiteren Blechen als Stehfalz-Verbindung ermöglicht.



In der Standardausführung ist der Eindeckrahmen EE_ in Kupfer oder Titanzink erhältlich. Dieser Eindeckrahmen kann sowohl einzeln (Standardausführung) als auch bei der Kombination mehrerer Fenster (Kombi-Eindeckrahmen) eingebaut werden. In der Einbautiefe V ist die Anordnung der Fenster neben- und untereinander möglich und in der Einbautiefe J nur die Anordnung nebeneinander.



Der Eindeckrahmen ist in zwei Typen lieferbar: EEV für die Einbautiefe V (0 cm) und EEJ für die Einbautiefe J (-3 cm).
Standardeinbautiefe für den Eindeckrahmen EE: V (0 cm), d.h. Typ EEV.


Zugelassene Dachneigung:
Einbautiefe: Dachneigung  15 - 90 Grad

Einbautiefe J: Dachneigung 20 - 90 Grad





Aufbau des Eindeckrahmens

Der Eindeckrahmen EE_ besteht aus vier Grundteilen. Alle Teile des Eindeckrahmens haben Profilierungen, was eine einfache Falzverbindung mit flachen Blechen ermöglicht.



Eindeckrahmen für Flachblech  EEV/CU, EEV/TC

Einzelteile des Eindeckrahmens

1 — Eindeckrhamen-Unterteil
2 — seitliche Eindeckrahmenteile
3 — Eindeckrahmen-Oberteil
