Knie-Eindeckrahmen EUN/B, EUV/B, EUV-L/B

Beschreibung

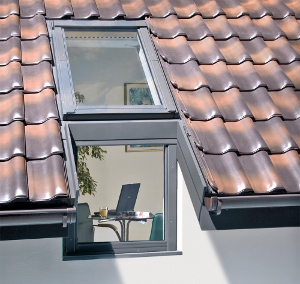

Knie-Eindeckrahmen  EUN/B, EUV/B, EUV-L/BDer Eindeckrahmen EU_/B ermöglicht die Verbindung eines Kniestock-Fensters mit Holz-Dachflächenfenstern beliebiger Konstruktion. Erhältlich sind drei Typen von Knie-Eindeckrahmen für die Fenstermontage in den Einbautiefen N (+3 cm), V (0 cm) und J (-3 cm).

Standardeinbautiefe für den Eindeckrahmen EU: V (0 cm), d.h. Typ EUV/B.



Die universalen Eindeckrahmen EU_/B ermöglichen den Einbau des Dachflächenfensters bei flachen und hochprofilierten Eindeckmaterialien.

Der Eindeckrahmen EU_/B kann sowohl einzeln (Standardausführung) als auch bei der Kombination mehrerer Kniestock-Verbindungen nebeneinander eingebaut werden.

Kniestockeindeckrahmen werden immer nach der Größe des oben liegenden Dachflächenfensters bestellt.



Zugelassene Dachneigung für entsprechende Einbautiefe:

  • Einbautiefe V, N: Dachneigung 15 - 55 Grad.
  • Einbautiefe J: Dachneigung 30 - 55 Grad



Aufbau des Eindeckrahmens

Der Eindeckrahmen besteht aus:

  • dem Eindeckrahmen des Dachflächenfensters
  • Anschlusselementen, die das Dachfenster und das Kniestock-Fenster verbinden
  • 120 cm langer Seitenabdeckung der ausgeschnittenen Dachfläche



Knie-Eindeckrahmen  EUN/B, EUV/B, EUV-L/B

Einzelteile des Eindeckrahmens


1 — Eindeckrahmen des Dachfensters (ohne Unterteil)
2 — Verbindungsteil
3 — Lasche aus Aluminium
4 — Seitenrinne
5 — Seitenabdeckung
6 — Abschlussteil für die Seitenabdeckung
7 — Wärmedämmstoff aus Wolle
