Eindeckrahmen

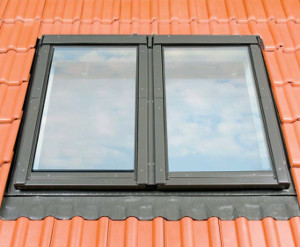

Eindeckrahmen ESV DUO, EHV-A DUO

Beschreibung

Eindeckrahmen  ESV DUO, EZV-A DUODer Eindeckrahmen EHV-A 18 DUO für profilierte Eindeckmaterialien und der Eindeckrahmen ESV 18 DUO für flache Eindeckrahmen sind für den Einbau von Holz-Dachflächenfenstern in Anordnungen B2/1 (zwei Dachflächenfenster nebeneinander) mit einem horizontalen Blendrahmenabstand von 18 mm unter Verwendung des FAKRO Hilfssparens XR_(18 mm) geeignet. Sollen die kombinierten Dachflächenfenster mit Außenrollläden ausgestattet werden, ist der Eindeckrahmen E_V 40 DUO (Blendrahmenabstand von 40 mm) mit dem Hilfssparren XR_(40 mm) zu verwenden.











Aufbau des Eindeckrahmens

Der Eindeckrahmen E_V besteht aus vier Grundteilen. Das Unterteil des Eindeckrahmens mit einer elastischen Schürze ist mit einer plastischen Klebemasse versehen, was eine Befestigung an das Eindeckmaterial ermöglicht und damit eine dichte Verbindung sichert. Dieser Eindeckrahmen ist mit einem Wasserabweisblech und Schaumstoffkeilen ausgestattet. Das Wasserabweisblech führt anfallendes Wasser ab, während die Schaumstoffkeile vor Staub, Blättern und Schnee schützen.





Eindeckrahmen  ESV DUO, EZV-A DUO

 Einzelteile des Eindeckrahmens


1 – Eindeckrahmen-Oberteil
2 – Eindeckrahmen-Unterteil mit elastischer Schürze
3 – Seitliche Eindeckrahmen-Teile mit Schaumstoffkeilen
4 – Wasserabweisblech
5 – Verbindungsprofil
6 – Stützprofil für Dachziegel
