Eindeckrahmen

Eindeckrahmen mit zusätzlicher Themoisolation EHV-AT Thermo, EHN-AT Thermo

Beschreibung

Eindeckrahmen mit zusätzlicher Thermoisolation  EHV-AT Thermo, EHN-AT ThermoDer Eindeckrahmen EH_-AT ermöglicht eine ergänzende Wärmedämmung der eingebauten Dachflächenfenster über die Ebene der Dachlattung hinaus. Dazu ist er mit einem, von innen aufgesetztem und fixiertem, elastischen Dämmstreifen versehen. Dieser Wärmedämmstoff umfasst im eingebauten Zustand den gesamten Blendrahmen des Dachflächenfensters und bildet dadurch einen Dämmrahmen. Unter der Lattungsebene sollte das Fenster mit den Schafwolle-Dämmstreifen aus dem dampfdurchlässigen Folienanschluss-Set XDP oder mit der Wärmedämmverkleidung XWT wärmegedämmt werden. Die Eindeckrahmen verbessern die Thermoisolation des Dachfensters im eingebauten Zustand und verbessern deutlich den effektiven Wärmedurchgangskoeffizienten - rechnerisch bis zu 15% in Abhängigkeit vom jeweiligen Fenstertyp. Die Eindeckrahmen EH_-AT Thermo sind für alle Dachflächenfenster sowohl in Holz- als auch in Kunststoff-Ausführung geeignet.



In der Standardausführung wird der Eindeckrahmen als Einzeleindeckrahmen geliefert. Genauso können aber über Kombi-Eindeckrahmen auch Kombinationen mehrerer Fenster nebeneinander, untereinander und im Block realisiert werden.

Der Eindeckrahmen EHV-AT Thermo ist für die Montage der Fenster in der Einbautiefe V bei Dachneigungen von 15 - 90 Grad.

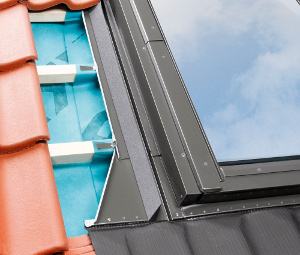

Eindeckrahmen mit Wärmedämmstoff Eindeckrahmen mit Wärmedämmstoff

Der Eindeckrahmen EHV-AT Thermo ist bei profilierten Eindeckmaterialien mit einer Profilhöhe bis zu 90 mm einsetzbar, während der Eindeckrahmen EHN-AT Thermo für Eindeckmaterialien mit einer Profilhöhe von bis zu 120 mm geeignet ist.







Aufbau des Eindeckrahmens

Der EH_-AT Thermo besteht aus vier Grundteilen (Unterteil, zwei Seitenteile und Oberteil) mit aufgesetztem, 22 mm starkem Wärmedämmstoff. Im Lieferumfang sind auch seitliche, entsprechend breitere Fensterabdeckprofile enthalten. Das Unterteil des Eindeckrahmens hat eine lange und breite elastische Alu-Schürze, die mit einer plastischen Klebemasse versehen ist. Sie ermöglicht ein Anschmiegen an das Profil der Dacheindeckung sowie eine sichere und dichte Verbindung von Eindeckrahmen und Eindeckmaterial. Die seitlichen Eindeckrahmenteile sind mit werkseitig verklebten Schaumstoffkeilen versehen, die vor Staub, Blättern und Schnee schützen. Im Lieferumfang befindet sich auch ein Wasserabweisblech, das anfallendes Wasser seitlich abführt.



Eindeckrahmen mit zusätzlicher Thermoisolation  EHV-AT Thermo, EHN-AT Thermo

Einzelteile des Eindeckrahmens

1 — Eindeckrahmen-Oberteil mit Wärmedämmstoff
2 — Eindeckrahmen-Unterteil mit der elastischen Schürze und Wärmedämmstoff
3 — seitliche Eindeckrahmenteile mit Wärmedämmstoff und Schaumstoffkeilen
4 — Wasserabweisblech
5 — Befestigungsbleche
6 — Stützprofil für Dachziegel
