Funktion des Eindeckrahmens

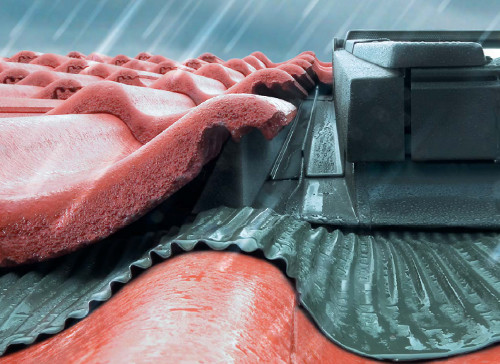

Der Eindeckrahmen stellt ein unentbeherliches Element beim Einbau von Dachflächenfenstern dar. Präzise Systemelemente des Eindeckrahmens sorgen für eine dauerhafte und dichte Verbindung mit dem jeweiligen Eindeckmaterial. Eindeckrahmen weisen Wasser ab und schützen vor Schnee und Wind. Aufgrund der Vielzahl von verschiedenen Eindeckmaterialien bietet FAKRO diverse Typen von Eindeckrahmen an.

Die Eindeckrahmen sind bei allen FAKRO Dachflächenfenstern, sowohl bei Schwingfenstern (FT,PT), Schwingfenstern mit höher versetzter Schwingachse (FYP-V, FDY-V) oder Klapp-Schwingfenstern (FPP-V, PPP-V, FEP) erfoderlich und lassen sich beliebig nebeneinander, übereinander oder als Block in die Dachfläche (FT_/D, B_) einzubauen.

In der Standardausführung bestehen die Eindeckrahmen aus Aluminium, das mit einem grau-braunem (RAL 7022 umbragrau) Polyesterlack beschichtet ist. Diese Farbe harmoniert farblich mit fast allen Eindeckmaterialien. Eindeckrahmen werden nach Art des Eindeckmaterials und Verwendung in Gruppen eingeteilt. Die erste Gruppe bilden die Standardeindeckrahmen für die große Mehrheit der verwendbaren Eindeckmaterialien. Je nach Art und Höhe der Eindeckmaterialien werden sie in ES, EZ und EH eingeteilt.



Eindeckrahmentypen

Rodzaje kołnierzy uszczelniającychFAKRO Dachfenster können in drei Einbautiefen verbaut werden: N (+3 cm), V (0) und J (-3 cm). Der letzte Buchstabe bei der Eindeckrahmenbezeichnung bezieht sich auf die Einbautiefe N, V oder J.


Beispielweise bedeutet die Bezeichnung  EHV:
E - Eindeckrahmen
H - Art des Eindeckmaterials
V - Einbautiefe












Im FAKRO-Sortiment finden Sie auch Eindeckrahmen für Eindeckungen mit Schichtstücken wie Schieferschindeln (EL) und Biberschwanzziegeln (EG) oder Blecheindeckungen (EE). Die letzte Gruppe bilden die Eindeckrahmen für Sonderverwendung, wie Eindeckrahmen mit zusätzlicher Wärmedämmung EHV-AT oder Aufkeilrahmen EA. Den Einbau des Dachfensters bei der Dachneigung kleiner als 15 Grad ermöglicht ein Flachdachsystem (EFW).

Typenübersicht nach Eindeckmaterial und Einbautiefe:

Einbautiefe

Głębokość montażu N Głębokość montażu V Głębokość montażu J     Eindeckmaterial
--- ESV ESJ  S Pokrycia płaskie flache Eindeckmaterialien bis 10 mm Stärke: Dachpappe, Bitumenschindeln, Schiefer
EHN EHV --- H Pokrycia wysokoprofilowane hochprofilierte Eindeckmaterialien bis zu 90 mm, wie: Dachziegel, Profilblech

Eindeckrahmen für Sonderverwendung

Kombi-Eindeckrahmen
