Eindeckrahmen für hochprofilierte Eindeckmaterialien EHV-A, EHV-A XDP

Beschreibung

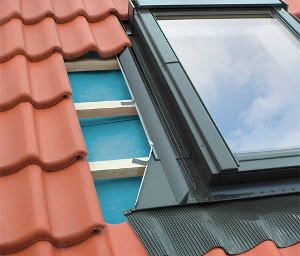

Der Eindeckrahmen EH ermöglicht den Anschluss der Fenster an hochprofilierte Eindeckmaterialien wie Dachziegel oder Profilblechen mit einer Profilhöhe bis 90 mm. Er kann sowohl einzeln (Standardausführung) als auch bei der Kombination mehrere Fenster neben-, untereinander oder im Block (Kombi-Eindeckrahmen) eingebaut werden.

Der Eindeckrahmen ist nur für die Montage der Fenster in der Einbautiefe V (Eindeckrahmen EHV-A) erhältlich.

Zugelassene Dachneigung: 15 - 90 Grad.

Aufbau des Eindeckrahmens

Der Eindeckrahmen EH besteht aus vier Grundteilen. Das Unterteil des Eindeckrahmens ist mit einer langen, elastischen Schürze aus Aluminium ausgestattet. Diese ist mit einer plastischen Klebemasse versehen, was eine Befestigung an das Eindeckmaterial ermöglicht und damit eine dichte Verbindung sichert. Dieser Eindeckrahmen ist mit einem Wasserabweisblech und Schaumstoffkeilen ausgestattet. Das Wasserabweisblech führt anfallendes Wasser ab. Die Schaumstoffkeile schützen vor Staub, Blättern und Schnee.

Einzelteile des Eindeckrahmens

1 — Eindeckrahmen-Unterteil mit elastischer Schürze (Länge 220 mm)
2 — seitliche Eindeckrahmenteile
3 — Eindeckrahmen-Oberteil
4 — Befestigungsbleche
5 — Wasserabweisblech
6 — Schaumstoffkeile
